Stabilitāte un stingrība

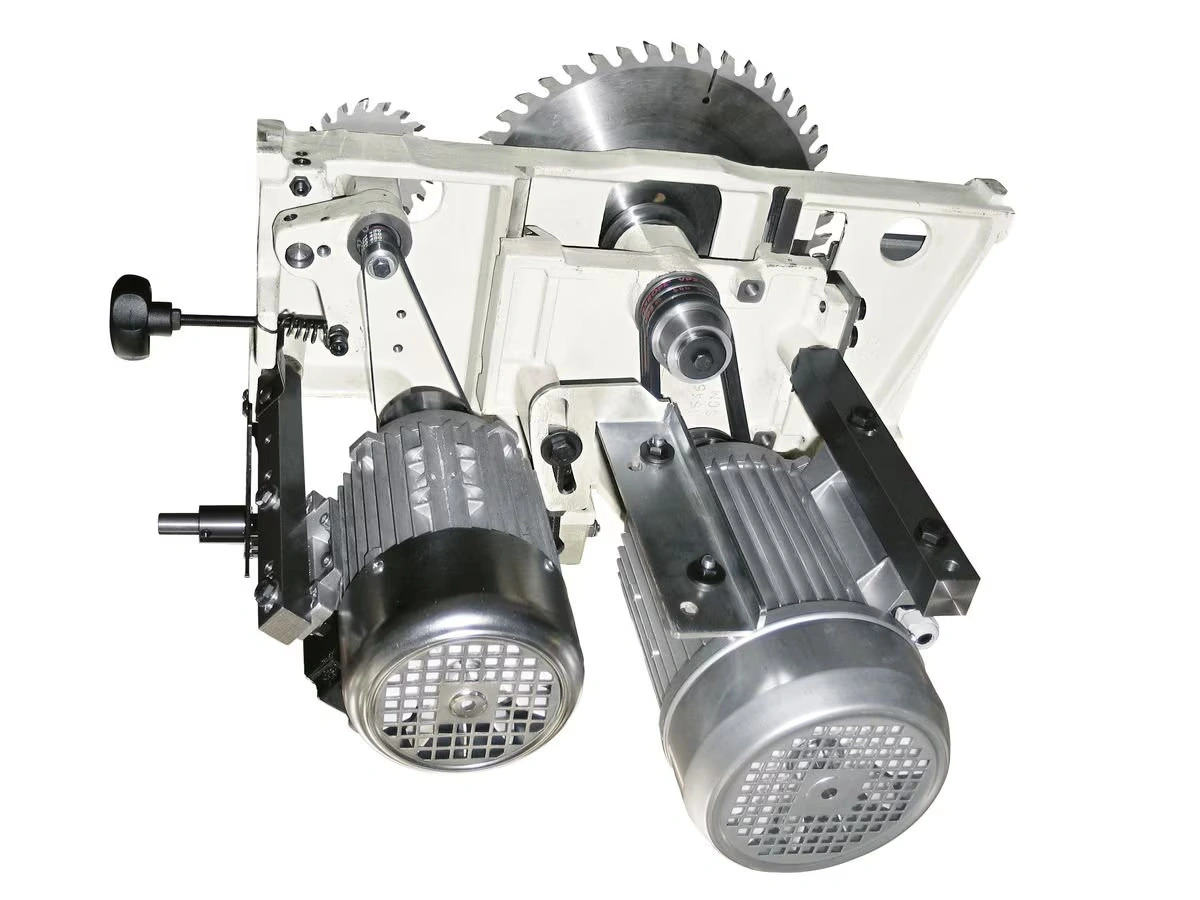

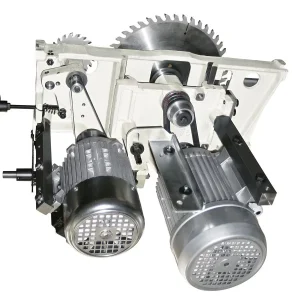

Jaunās paaudzes zāģēšanas bloks ir izgatavots no smagā čuguna ar slēgta tipa konstrukciju, kas tiek stiprināts zem galda ar diviem pusmēness formas sānu balstiem.
Šie risinājumi nodrošina izcilu stingrību un precizitāti.
Zāģēšanas bloku iespējams aprīkot ar iegriezējzāģi ideāliem griezumiem arī finierētām plāksnēm. Iegriezējzāģis pieejams divās versijās: ar siksnas piedziņu no galvenā motora vai ar neatkarīgu motoru 0,75 ZS (0,55 kW). Maksimālais zāģa diska diametrs ar iegriezējzāģi – 315 mm.
Daudzpusība
Maksimāla stabilitāte jebkuros darba apstākļos, pateicoties lielai frēzes vārpstas kolonnai, kas pilnībā izgatavota no čuguna.
4 standarta ātrumi piemēroti visiem darba režīmiem – no profilēšanas līdz frēzēšanai un tapošanai.
Iespējams izmantot instrumentus līdz Ø 275 mm. Vārpsta ir apjozta ar čuguna “kronīti”, kas pasargā iekšējos mehānismus no skaidas un putekļiem.
Ideāla apdare

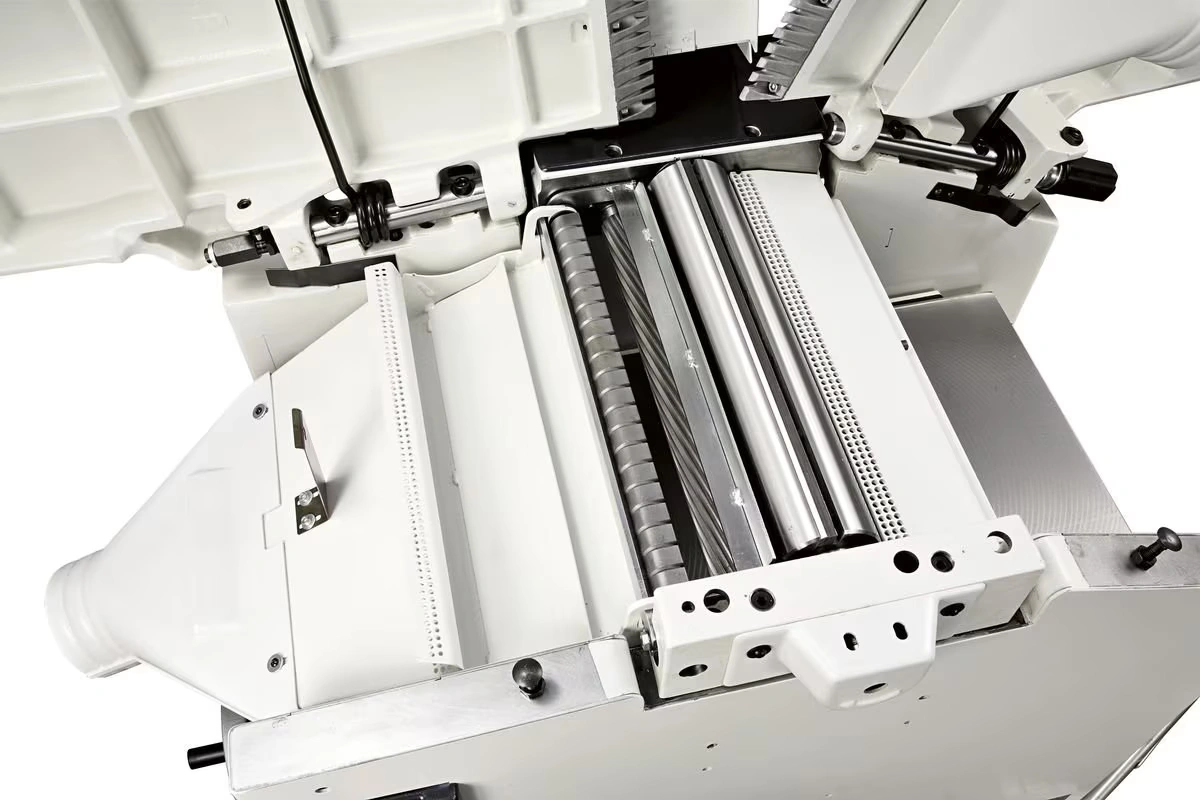

Ēvelēšanas bloks uzstādīts uz čuguna balstiem.
Standarta versijā aprīkots ar Ø 87 mm griezējvārpstu ar 3 nažiem (papildaprīkojumā pieejama “Tersa” vārpsta ar 4 pašregulējošiem, ātri fiksējamiem nažiem).
Lai nodrošinātu nevainojamu apdari, biezēšanas padeves veltņu spiedienu var pielāgot atkarībā no koksnes veida.

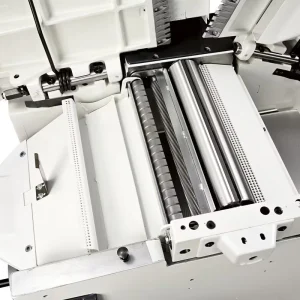

Ievades veltnis ar spirālveida profilu nodrošina stabilu padevi, bet smilšstrūklā apstrādātais izvadveltnis – ideālu apdares kvalitāti.
Divi padeves ātrumi
Standarta biezēšanai pieejami divi padeves ātrumi – 6 un 12 m/min.

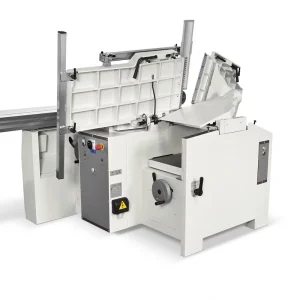

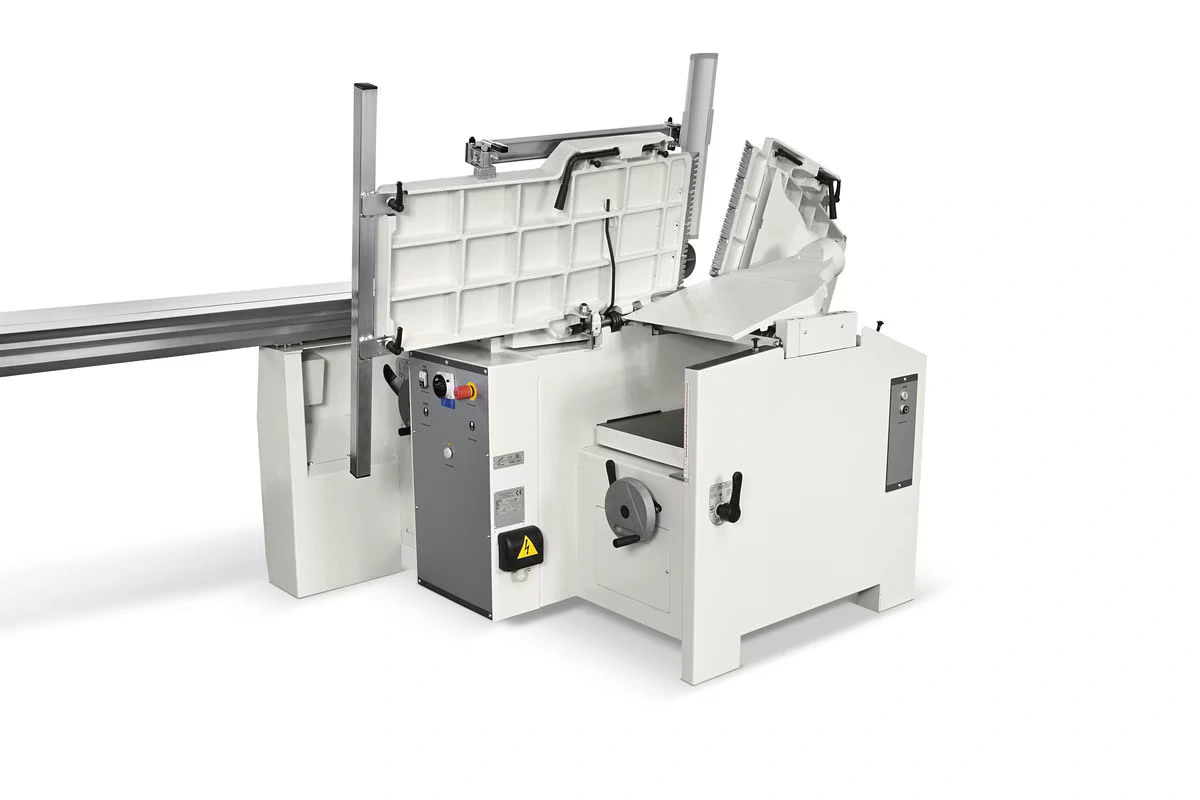

Virsmērs galdi veras uz zāģa un frēzes pusi – ergonomisks risinājums, kas aizņem maz vietas.

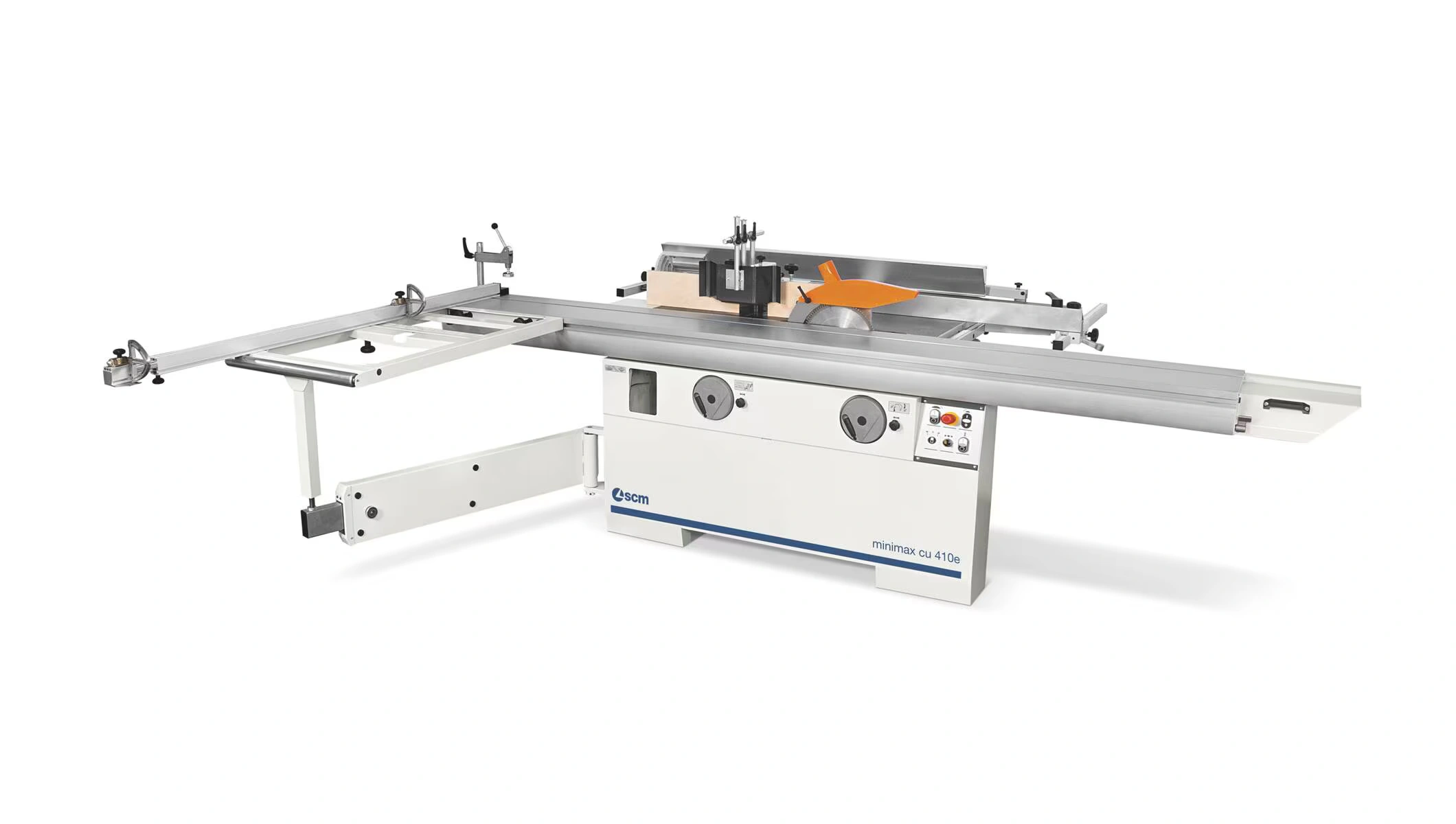

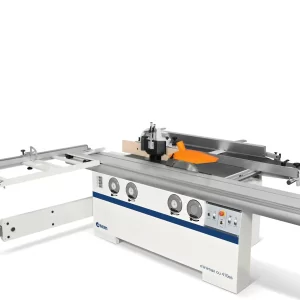

| Parametrs | Vienība | cu 410e |
|---|---|---|
| Griezējvārpstas darba platums | mm / collas | 410 / 16 |
| Virsmērs galda garums | mm / collas | 2000 / 78 |
| Maks. zāģa diska diametrs ar iegriezējzāģi | mm / collas | 315 / 12 |
| Zāģa ass diametrs | mm / collas | 16 / ⅝ |
| Zāģa izvirzījums pie 90° / 45° | mm / collas | 100 / 71 3.75 / 2.75 |
| Griešanas platums pie paralēlā žoga | mm / collas | 915 / 36 |
| Maks. lietderīgais frēzes vārpstas garums | mm / collas | 125 / 4 |
| Maks. instrumenta diametrs profilēšanai | mm / collas | 210–240 / 8.25–9.44 |
| Frēzes vārpstas ātrumi | apgr./min | 1700 / 4000 / 7000 / 9000 |
| Vienfāzes motori (3x) | Zirga spēki (Hp) | 4.8 |
| Maks. slīddarbgalda gājiens zāģēšanā | mm / pēdas | 2600 / 8.5 |
| Ar TERSA taisnnažu griezējvārpstu: | mm / gab. | 87 / 3 |
| Nažu izmērs | mm | 410 x 30 x 3 |
